1. 油氣行業甲烷減排勢在必行
國際能源署（IEA）統計，2023年全球甲烷排放量為3.49×108 t，能源部門占比為36.8%，其中油氣行業占能源部門排放總量的62%，達到0.80×108 t。根據IEA評估，油氣行業有75%的甲烷減排可通過現有技術和最佳實踐措施來實現，其中40%的減排可通過零成本管理實現。因此，油氣行業甲烷減排潛力極大，且易于實現。
國際上，歐美針對油氣行業甲烷減排正陸續出臺更加具體且日益嚴格的監管要求。在美國，2021年11月美國政府出臺指導性文件《美國甲烷減排行動計劃》，2022年8月美國總統簽署的《通脹削減法案》中首次提出將對石油和天然氣行業甲烷排放進行收費，2024年3月美國環保署（EPA）發布《新的、重建和改造的排放源的性能標準以及現有排放源的排放指南：石油和天然氣行業氣候?qū)彶椤沸抻單募?024年5月EPA發布《溫室氣體報告規則 石油和天然氣系統》修訂文件。在歐洲，2020年10月歐盟委員會出臺指導性文件《歐盟甲烷減排戰略》，2024年6月歐洲議會和理事會正式簽署發布了歐盟首部旨在遏制歐洲和全球能源部門甲烷排放的法規《歐洲議會和理事會關于能源部門甲烷減排和修訂（歐盟）2019/942的法規》。
在我國，2023年11月生態環境部聯合11部門發布國家政策文件《甲烷排放控制行動方案》，該文件提出了“十四五”和“十五五”期間甲烷排放控制目標，并明確指出，在“加強甲烷排放監測、核算、報告和核查體系建設”和“推進能源領域甲烷排放控制”中油氣行業需要承擔多項重要任務。
2. 油氣行業甲烷減排行動中關于先進監測設備的市場需求

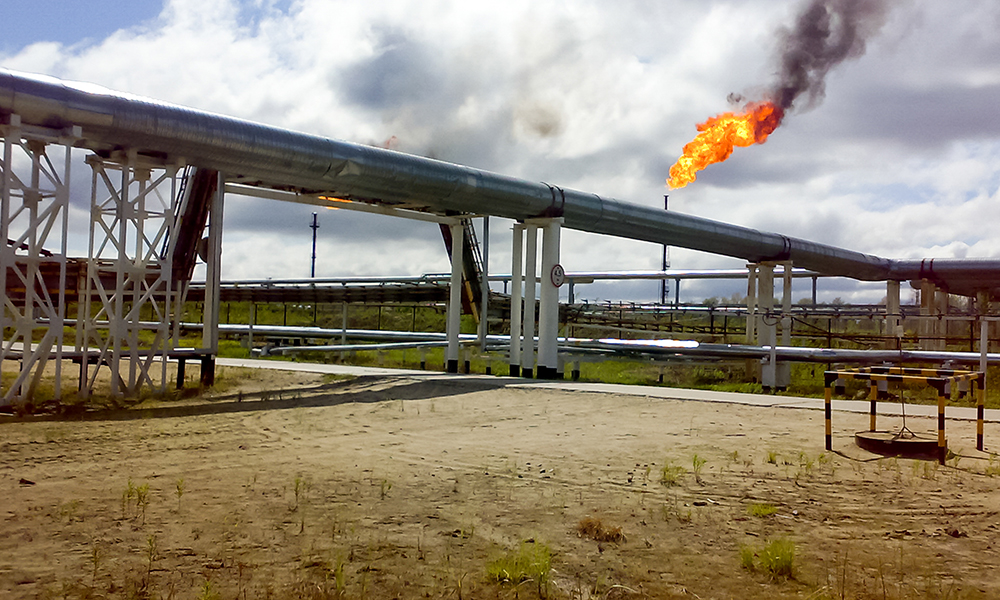

油氣行業甲烷排放主要來自勘探、生產、加工和儲運分銷環節中的逃逸、放空和火炬不完全燃燒。逃逸性排放是指在各種設施及部件上無意或意外產生的泄漏。放空和火炬排放是維護安全等原因?qū)е碌挠薪M織排放。油氣行業甲烷排放呈現以下特點：（1）排放點數量多：每個生產現場或設施可能由成千上萬個部件組成，其中可能包含幾個到數百個排放點。
（2）排放點地理分布廣：每個井場、壓縮站、天燃氣廠和管道段都是潛在排放源，這些設施經常散布在偏遠地區。
（3）排放率的可變性：受許多因素影響，類似設備和工藝的排放率可能存在較大差異；此外，一些排放點是間歇性的。
（4）難以感知：甲烷排放經常是無色無味的，在不使用專用檢測設備情況下很難識別和估計排放。
油氣行業甲烷排放的這些復雜性特點給甲烷減排行動中的排放監測帶來了巨大挑戰。
泄漏檢測和修復（LDAR）以及測量、報告和驗證（MRV）是油氣行業甲烷減排行動中的兩種重要系統方法。表1總結了這兩種系統方法的基本定義、主要作用及相關甲烷排放監測的發展方向、法規進展和設備需求。
表1 LDAR和MRV的基本定義、主要作用及相關甲烷排放監測的發展方向、法規進展和設備需求
| 系統方法 | 泄漏檢測和修復（LDAR） | 測量、報告和驗證（MRV） | |
| 基本定義 | 一種識別和解決設備和設施潛在泄漏的系統方法。 | 一種跟蹤和記錄溫室氣體排放和減排的系統方法。 | |
| 主要作用 | 是油氣生產企業減少甲烷排放的三項主要技術方法之一。另外兩項分別為：限制放空和火炬排放；改進基礎設施設備。 | 基于完善的MRV體系，油氣生產企業可通過控制甲烷排放總量來靈活制定甲烷減排策略。 | |
| 甲烷排放監測 | 發展方向 | 傳統LDAR泄漏檢測主要依賴于手持式設備，費時費力，在油氣行業中實施的定期檢測時間間隔往往長達數月甚至一年以上，通常難以發現間歇性泄漏排放。因此，需要引入先進檢測技術來提高LDAR泄漏檢測效率。 | 傳統的MRV甲烷排放量報告數據主要來自于排放因子核算法，不準確不精確，極其容易低估排放總量。因此，多尺度量化測量已經成為改進MRV的必經之路。 |
| 法規進展 | 美國：以傳統檢測方法為基礎，場站級檢測方法可替代傳統檢測方法。 | 美國：源級測量為主，排放因子法為輔 | |
| 歐洲：以傳統檢測方法為基礎，場站級檢測法可部分替代傳統檢測方法 | 歐洲：源級測量與場站級測量相結合 | ||
| 中國：僅使用傳統檢測方法 | 中國：僅使用排放因子法 | ||
| 設備需求 | 源級檢測：OGI、FID等手持式泄漏檢測設備 | 源級測量：甲烷排放大流量采樣器。 | |
| 場站級檢測：基于衛星、飛機、無人機和車輛等移動平臺上搭載高精度傳感器的甲烷排放監測設備；基于網格化定點安裝高精度傳感器的甲烷排放連續監測設備。 | 場站級測量：基于衛星、飛機、無人機和車輛等移動平臺上搭載高精度傳感器的甲烷排放監測設備；基于網格化定點安裝高精度傳感器的甲烷排放連續監測設備。 | ||
在國內高度重視甲烷減排的政策背景下，國內油氣生產企業正在積極推動企業級甲烷減排行動，在LDAR和MRV應用中必然需要使用大量先進的場站級和源級甲烷排放監測設備。然而，國內高精度甲烷傳感技術長期落后于國際先進水平，還沒有國內設備制造商能夠系統提供這些先進設備。在部分油氣企業的試點和研究項目中，還是主要依賴使用進口設備。進口設備不僅存在使用成本過高的問題，也難以響應國內特定應用需求。因此，面對國內油氣企業甲烷減排行動中對先進設備的廣泛應用需求，迫切需要國內設備制造商加快研發高精度甲烷傳感技術，并提供具備自主技術的場站級和源級甲烷排放監測設備。
3. 油氣行業甲烷排放監測的整體解決方案
四方光電（武漢）儀器有限公司（簡稱四方儀器）是專業研制氣體傳感器及儀器儀表的高科技企業。四方儀器依托氣體傳感技術研發平臺基礎優勢，成功研制了高精度TDLAS甲烷傳感器模組，并為油氣行業甲烷排放監測推出了一套整體解決方案，能夠為油氣生產企業提高LDAR檢測效率、助力溫室氣體核算和構建MRV技術體系提供高精度甲烷排放監測及準確的定性與定量分析結果。
3.1 四方儀器整體解決方案的框架體系
本方案框架分為監測感知層、數據解析層和業務應用層。監測感知層主要產品包括：場站級水平的甲烷排放連續監測系統、車載甲烷排放監測系統和無人機甲烷排放監測系統；源級水平的便攜式紅外熱像儀和便攜式大流量采樣器。多款監測設備和傳感器組合適用于天然氣生產開采、加工、儲存、運輸?shù)炔煌h(huán)節，全方位、全流程采集和測量甲烷排放濃度等關鍵信息。數據解析層的軟件平臺基于5G網絡通訊實時傳輸并顯示測量數據，實時計算排放率，并判定排放事件和量化排放。數據解析層各軟件平臺分析結果相互結合可為業務應用層的油氣生產企業應用目標提供關鍵技術支撐。

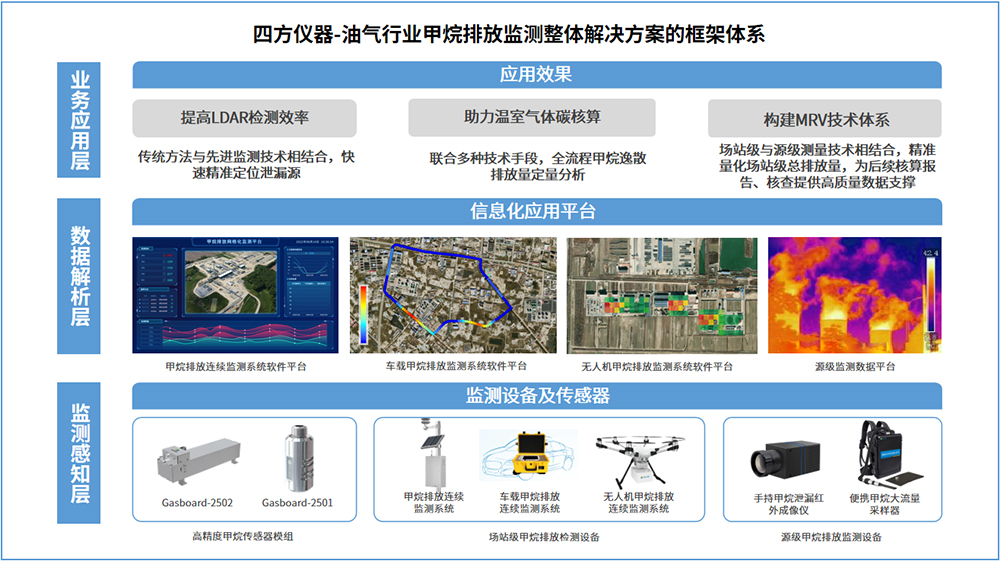

圖1 四方儀器整體解決方案的框架體系
3.2 高精度TDLAS甲烷傳感技術
可調諧半導體激光吸收光譜法（TDLAS）是一種特別適用于高精度探測空氣中甲烷含量的先進光學技術。TDLAS基本原理為，使用可調諧半導體激光器發射出特定波長激光束穿過被測氣體，通過測量激光穿透氣體后的強度衰減度，可以定量地分析計算獲得被測氣體的體積濃度。

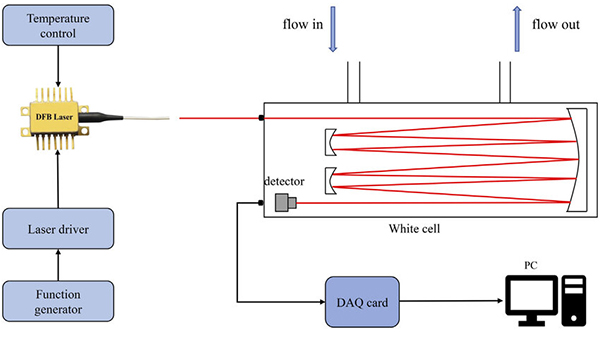

圖2 TDLAS傳感器原理圖
四方儀器研制的高精度TDLAS甲烷傳感器模組具有以下技術特點：測量精度高，最小檢測限可達ppb級；響應快，最高檢測頻率可達10Hz；具有極高的甲烷選擇性，抗干擾能力強；環境適應性強；使用壽命長；模塊化設計，易于安裝與集成。

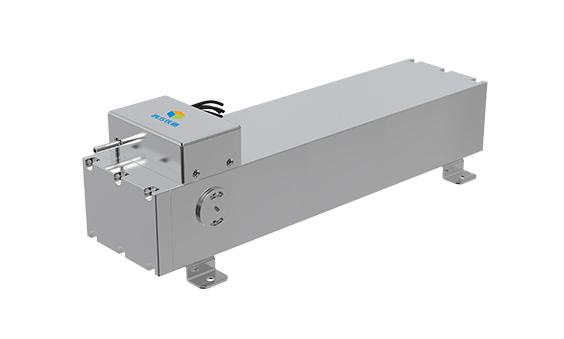

圖3 四方儀器TDLAS甲烷傳感器模組
3.3 四方儀器場站級和源級甲烷排放監測設備的核心技術、主要功能和應用范圍
| 設備名稱 | 核心技術 | 主要功能 | 應用范圍 | |
| 場站級 | 甲烷排放連續監測系統 | TDLAS甲烷傳感技術 | 通過網格化定點安裝，長期連續測量空氣甲烷濃度、風向、風速和經緯度，并基于模型判定排放事件、定位排放源和計算排放速率。 | LDAR、MRV |
| 車載甲烷排放監測系統 | TDLAS甲烷傳感技術 | 在道路行駛條件下，快速測量空氣甲烷濃度、風向、風速和經緯度，并基于模型判定排放事件、定位排放源和計算排放速率。 | LDAR、MRV | |
| 無人機甲烷排放監測系統 | TDLAS甲烷傳感技術 | 在低空飛行條件下，快速測量空氣甲烷濃度、風向、風速和經緯度，并基于模型判定排放事件、定位排放源和計算排放速率。 | LDAR、MRV | |
| 源級 | 便攜式紅外熱像儀 | 紅外熱像傳感技術 | 在10米以上中遠距離范圍內利用光學成像技術快速自動識別和定位甲烷泄漏點 | LDAR |
| 便攜式大流量采樣器 | TDLAS甲烷傳感技術 | 通過高流量風機完全抽取甲烷泄漏點的逸散氣體，精確測量抽入氣體的總流量和甲烷濃度，并快速計算泄漏點的甲烷排放速率。 | MRV | |
| 超聲波流量傳感技術 | ||||

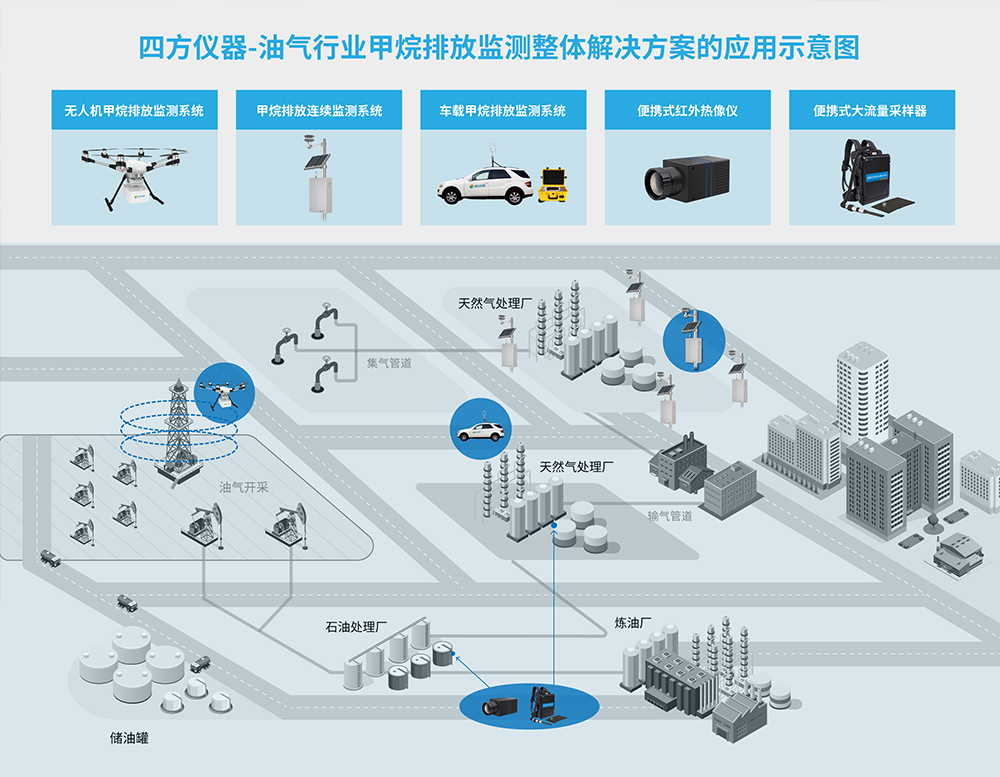

圖4 四方儀器-油氣行業甲烷排放監測整體解決方案的應用示意圖
3.4 油田生產區域的甲烷排放監測應用設計
| 設備名稱 | 產品配置 | 監測對象 | 監測方法 | 監測目的 |
| 甲烷排放連續監測系統 | 甲烷分析儀主機 | 聯合站區域 | 將聯合站區域劃分為50 × 50米的網格單元，在聯合站四周邊界上的所有網格單元中分別布置一個監測點； | 基于所有網點監測數據計算聯合站每日甲烷排放總量； |
| 超聲波風速儀 | 常年24小時連續測量空氣甲烷濃度及風向和風速。 | 基于實時監測數據及時發現聯合站內部甲烷排放事件并計算排放速率。 | ||
| 太陽能電池 | ||||
| 氣體采樣裝置 | ||||
| 設備安裝桿 | 油井區域 | 將油井區域劃分為50 × 50米的網格單元，根據當?shù)厥⑿酗L(fēng)向在每個油井所占方格下風向緊鄰空白方格中布置一個監測點； | 基于所有網點監測數據計算油井區域每日甲烷排放總量； | |
| 常年24小時連續測量空氣甲烷濃度及風向和風速。 | 基于實時監測數據及時發現油井區域甲烷排放事件并計算排放速率。 | |||
| 車載甲烷排放監測系統 | 甲烷分析儀主機 | 油田生產區域（聯合站+油井+集輸管道） | 根據公路地圖設計可覆蓋油田生產區域的車載走航行駛路線，使用機動車搭載系統設備按照既定路線以正常車速行駛，同時連續測量空氣甲烷濃度、風向、風速和經緯度。 | 基于實時連續監測數據快速篩查發現油田生產區域的排放事件并計算排放速率。 |
| 超聲波風速儀 | ||||
| 北斗定位系統 | ||||
| 氣體采樣裝置 | ||||
| 供電單元 | ||||
| 無人機甲烷排放監測系統 | 甲烷分析儀主機 | 油田生產區域中車載走航無法覆蓋的設施區 | 設計圍繞設施區的飛行路線，使用無人機搭載系統設備按照既定路線勻速飛行，同時連續測量空氣甲烷濃度、風向、風速和經緯度。 | 基于實時連續監測數據快速篩查發現油田生產區域的排放事件并計算排放速率。 |
| 超聲波風速儀 | ||||
| 北斗定位系統 | ||||
| 氣體采樣裝置 | ||||
| 供電單元 | ||||
| 無人機 | ||||
| 便攜式紅外熱像儀+便攜式大流量采樣器 | 便攜式紅外熱像儀 | 聯合站內部所有設施和部件 | 針對聯合站中泵、壓縮機、攪拌器、閥門、安全閥、取樣連接系統、開口閥、法蘭和連接件等設施和部件的密封點，先使用OGI進行快速全面掃描，再使用大流量采樣器快速測量泄漏點的排放速率。 | 基于標準方法開展LDAR調查，發現泄漏點，并準確快速測量排放速率。排放速率數據可用于計算排放總量以及建立組件細分類排放因子。 |
| 便攜式大流量采樣器 |

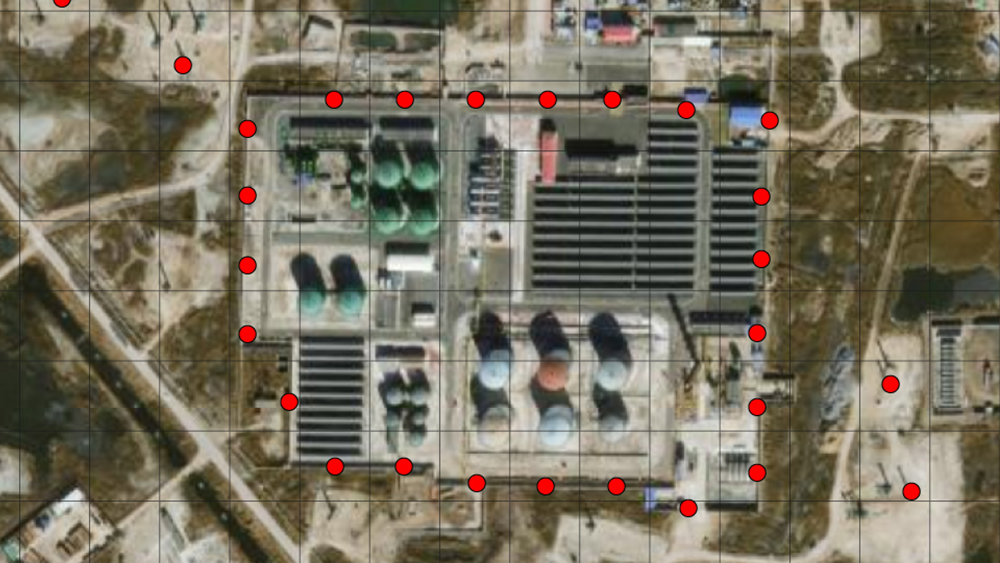

圖5 聯合站區域甲烷排放連續監測的網格化監測點位設計

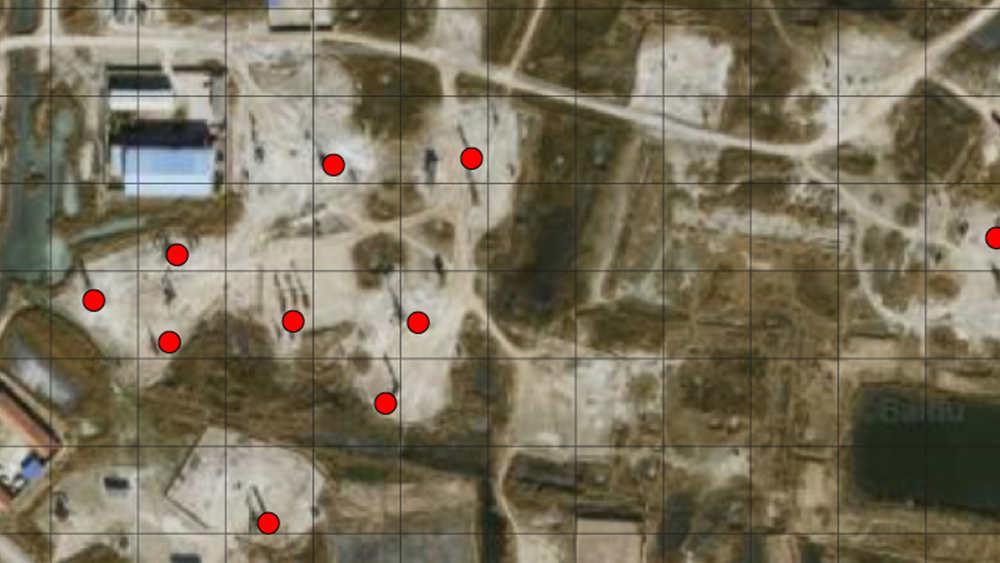

圖6 油井區域甲烷排放連續監測的網格化監測點位設計

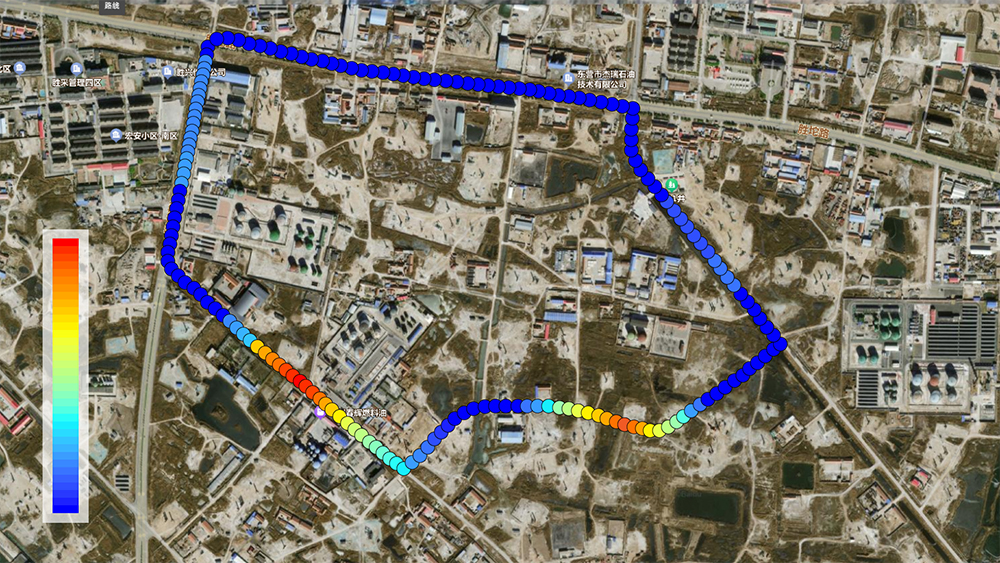

圖7 油田生產區域車載甲烷排放監測的行駛路線及甲烷濃度示意圖
